„Oruschejka“ ist ein Projekt der Nachrichtenagentur BelTA und des Fernsehsenders "WojenTV" des Verteidigungsministeriums über Bewaffnung, militärische und spezielle Ausrüstung der belarussischen Armee, über Waffen, die sich seit der Sowjetzeit bewährt haben, auch diejenige, die in der neuen Geschichte in Dienst gestellt wurden, sowie vielversprechende Modelle, die das Vertrauen der Menschen in Uniform erst noch gewinnen müssen. Wir erzählen Ihnen von den Waffen und zeigen sie in Aktion.
Das Flugabwehrraketensystem Buk stellt ein außergewöhnliches System zur Bekämpfung vielfältiger Luftziele dar. Es ist in der Lage, sowohl von einer Gefechtszentrale aus als auch autonom zu agieren, Ziele überraschend anzugreifen und seine Feuerposition fast ohne Verzögerung zu wechseln.
Das Buk gehört zu den wenigen Flugabwehrsystemen, die trotz ihres Alters nach wie vor effektiv arbeiten. Aufgrund seiner beeindruckenden Reichweite und maximalen Flughöhe kann das System selbst bei aktiven Gegenmaßnahmen zuverlässig Ziele treffen. Die Raketen erreichen Geschwindigkeiten von 800 m/s und können Ziele in einer Entfernung von etwa 30 km treffen. Selbst in niedrigen Höhen haben feindliche Flugzeuge kaum eine Chance, da die Besatzungen das Ziel bereits erfassen, sobald es in den 50-Kilometer-Erfassungsbereich der Radaranlage eintritt. Dabei handelt es sich nicht einmal um ein modernisiertes Modell, sondern um die Basisversion des Systems. Doch dazu später mehr.
Alle Erwartungen übertroffen
Die sowjetischen Flugabwehrraketensysteme wurden nahezu kontinuierlich modernisiert. In Anbetracht des Potenzials der Entwicklung von Offensivwaffen versuchten die Konstrukteure, über den Tellerrand hinauszuschauen und Feuerwaffen sowie Detektionssysteme mit einem signifikanten Sicherheitsspielraum zu entwickeln. 1972 begannen die Arbeiten an einem vielversprechenden System, das das veraltete Flugabwehrraketensystem Kub ersetzen sollte.
Die wichtigste Anforderung des Auftraggebers war die Fähigkeit, elektronische Kampfführungssysteme zu bekämpfen, die gerade erst in den Arsenalen Einzug hielten. Die Aufklärungs- und Zerstörungssysteme des neuen Systems mussten auch unter Bedingungen funktionieren, unter denen alle anderen Systeme wirkungslos blieben.
Das Forschungsinstitut für Gerätebau erhielt den Auftrag zur Entwicklung des neuen Systems. Teams von Konstruktionsbüros und Forschungsinstituten aus Moskau, Swerdlowsk und Nowosibirsk kooperierten eng mit dem Institut, um das mobile System zu realisieren.
Die Entwicklung des neuen Systems war in zwei Phasen gegliedert. In der ersten Phase wurden die neuen Selbstfahrlafetten und Raketen in die bestehenden Luftverteidigungssysteme integriert, die auf dem Kub-Flugabwehrraketensystem basierten, und anschließend wurde das Gesamtsystem modernisiert.

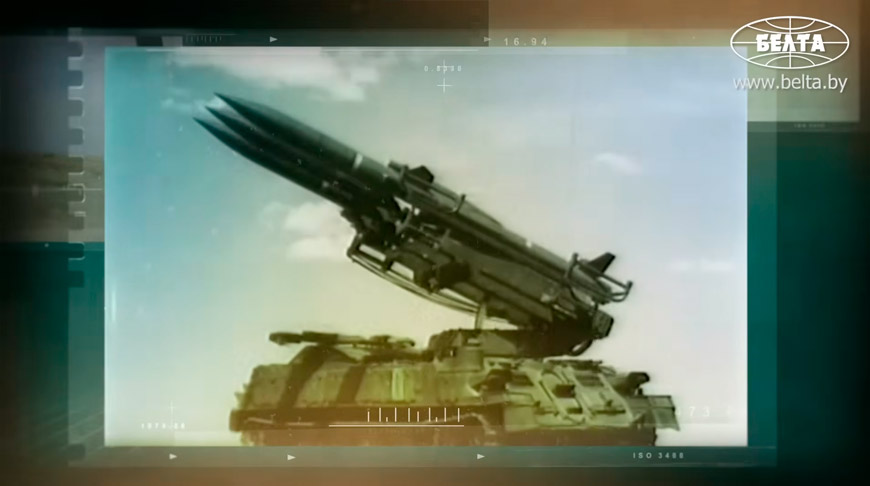

Die Testteams stellten bereits nach der ersten Phase eine signifikante Verbesserung der Kampffähigkeiten fest. Das System verfügte über ein selbstfahrendes Startfahrzeug mit vier Raketen sowie ein Radar, das in der Lage war, Ziele gleichzeitig zu erfassen, zu verfolgen und zu markieren. Zudem konnte das neue Radar doppelt so viele Ziele identifizieren wie das ursprüngliche Kub-Flugabwehrraketensystem.
Das Buk gehört zu den wenigen Flugabwehrsystemen, die trotz ihres Alters nach wie vor effektiv arbeiten. Aufgrund seiner beeindruckenden Reichweite und maximalen Flughöhe kann das System selbst bei aktiven Gegenmaßnahmen zuverlässig Ziele treffen. Die Raketen erreichen Geschwindigkeiten von 800 m/s und können Ziele in einer Entfernung von etwa 30 km treffen. Selbst in niedrigen Höhen haben feindliche Flugzeuge kaum eine Chance, da die Besatzungen das Ziel bereits erfassen, sobald es in den 50-Kilometer-Erfassungsbereich der Radaranlage eintritt. Dabei handelt es sich nicht einmal um ein modernisiertes Modell, sondern um die Basisversion des Systems. Doch dazu später mehr.
Alle Erwartungen übertroffen
Die sowjetischen Flugabwehrraketensysteme wurden nahezu kontinuierlich modernisiert. In Anbetracht des Potenzials der Entwicklung von Offensivwaffen versuchten die Konstrukteure, über den Tellerrand hinauszuschauen und Feuerwaffen sowie Detektionssysteme mit einem signifikanten Sicherheitsspielraum zu entwickeln. 1972 begannen die Arbeiten an einem vielversprechenden System, das das veraltete Flugabwehrraketensystem Kub ersetzen sollte.
Die wichtigste Anforderung des Auftraggebers war die Fähigkeit, elektronische Kampfführungssysteme zu bekämpfen, die gerade erst in den Arsenalen Einzug hielten. Die Aufklärungs- und Zerstörungssysteme des neuen Systems mussten auch unter Bedingungen funktionieren, unter denen alle anderen Systeme wirkungslos blieben.
Das Forschungsinstitut für Gerätebau erhielt den Auftrag zur Entwicklung des neuen Systems. Teams von Konstruktionsbüros und Forschungsinstituten aus Moskau, Swerdlowsk und Nowosibirsk kooperierten eng mit dem Institut, um das mobile System zu realisieren.
Die Entwicklung des neuen Systems war in zwei Phasen gegliedert. In der ersten Phase wurden die neuen Selbstfahrlafetten und Raketen in die bestehenden Luftverteidigungssysteme integriert, die auf dem Kub-Flugabwehrraketensystem basierten, und anschließend wurde das Gesamtsystem modernisiert.
Die Testteams stellten bereits nach der ersten Phase eine signifikante Verbesserung der Kampffähigkeiten fest. Das System verfügte über ein selbstfahrendes Startfahrzeug mit vier Raketen sowie ein Radar, das in der Lage war, Ziele gleichzeitig zu erfassen, zu verfolgen und zu markieren. Zudem konnte das neue Radar doppelt so viele Ziele identifizieren wie das ursprüngliche Kub-Flugabwehrraketensystem.
Im nächsten Schritt wurde das System mit der einzigartigen Zielerfassungs- und -zuweisungsstation Kupol ausgestattet, und der vollautomatisierte Gefechtsstand wurde modernisiert. Dieser verfügte über die fortschrittlichste Elektronik seiner Zeit und konnte nun Informationen zu 46 Zielen gleichzeitig verarbeiten. Der speziell für das neue Buk-System entwickelte Rechner Argon-15 fungierte als zentrale Steuereinheit, die alle Komponenten des Systems miteinander verband und somit eine effiziente und reaktionsschnelle Steuerung ermöglichte.
Das Flugabwehrraketensystem wurde auf dem kasachischen Emba Polygon getestet. Das Buk übertraf alle Erwartungen sowohl der Konstrukteure als auch der Zulassungskommission und zeigte hervorragende Kampf- und Leistungsmerkmale. Kein Komplex konnte damals als Division gleichzeitig sechs Ziel anfeuern. Jede Buk-Station fungierte dabei als Erkennungsstation und ergänzte die Informationen des Hauptradars. Die Entfernung zwischen den Kampffahrzeugen des Komplexes wurde zu einem Rekord von 10 km gebracht, der es ermöglichte, die Trägerraketen auf dem Gelände zu verteilen und die Effektivität von Luftangriffen oder feindlicher Artillerie zu reduzieren.
Die Flugabwehrrakete Buk wurde 1979 in den Dienst gestellt.
Die erste Rakete ihrer Art
Der besondere Stolz der Konstrukteure ist die Rakete 9M38. Im Wesentlichen war sie die erste ihrer Art und erhielt die Möglichkeit, ein Ziel im Flug zu erfassen. Innerhalb der ersten 24 Sekunden nach dem Start erfolgt eine Offline-Radiokorrektur, die es ermöglicht, die manövrierfähigen Flugobjekte so genau wie möglich zu manövrieren.
Wirkungsbereich: Reichweite: 3,5-30 km; Höhe: 0,025-20 km. Wahrscheinlichkeit, ein Ziel mit einer Rakete zu treffen: Jäger: 0,8...0,9; Marschflugkörper: 0,25...0,5. Die Anzahl der gleichzeitig geschossenen Ziele beträgt 2, die maximale Zielgeschwindigkeit beträgt 800 m/s, die Reaktionszeit beträgt 22 s.
Ausgestattet mit einem Zwei-Modus-Feststoffmotor, kann eine fragmentierte, hochexplosive Rakete mit halbaktivem Selbstlenkkopf und Autopilot-Ausrüstung in einer Reichweite von 3,5 bis 32 km und einer Höhe von 25 m bis 20 km ein Ziel erreichen, das mit einer Geschwindigkeit von 800 m / s erreicht. Dabei ist die Wahrscheinlichkeit, dass bestimmte Objekte getroffen werden, nahe an einer Einheit.
Die Erkennungs- und Zielstation der Buk-Rakete sieht und erkennt Ziele mit einer Reichweite von bis zu 120 km. Im Kommandozentrale werden alle Daten von Radargeräten und selbstfahrenden Anlagen zusammengefasst, und auf der Grundlage der erhaltenen Informationen werden die Ziele ausgewählt und zwischen den Startgeräten verteilt. Selbstfahrende Feueranlagen mit einer Reaktionszeit von nur 20 Sekunden werden in 5 Minuten von einer Marschroute in eine Kampfposition übersetzt. Die Trägerrakete hat eigene Navigations-, topographische Referenz- und Orientierungsgeräte, Kommunikationssysteme, Energieversorgung und Stromversorgung.
Die Zusammensetzung des Buk-Komplexes: Kommandozentrale, Zielerfassungsstation Kupol, selbstfahrende Feueranlage, Start- und Ladeeinrichtung.

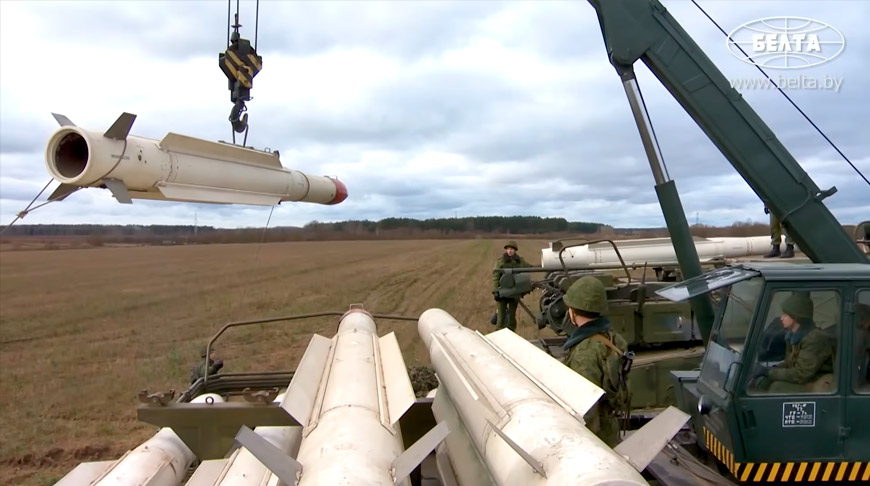

Das Startladegerät transportiert gleichzeitig 8 Raketen - je vier auf dem Startgerät und auf stationären Lagen.
Das Gewicht der Rakete beträgt 685 kg, das Gewicht des Kampfteils beträgt 70 kg, die Länge der Rakete beträgt 5,55 m, die Einsatzzeit beträgt 5 Minuten, die Anzahl der Flak-Einheiten auf einem Kampffahrzeug beträgt 4.
Eines der Markenzeichen von Buk ist die hohe Mobilität. Alle Kampfmittel des Komplexes werden auf Raupenplattformen mit hoher Durchgängigkeit mit eigener Stromversorgung, Schutzsystemen und lebenserhaltenden Berechnungen montiert.
Das Flugabwehrraketensystem Buk war und ist eine wirklich einzigartige Waffe, die nicht nur in den belarussischen und russischen Armeen, sondern auch in den GUS-Staaten, im nahen und fernen Ausland im Einsatz ist.
Die Arbeit an der Verbesserung des Komplexes begann praktisch mit der Veröffentlichung der Hauptmaschine. Im Jahr 1983 wurde das Buk M1 zur Bewaffnung der Luftverteidigungstruppen und im Jahr 1998 das Buk M1-2 zur Verfügung gestellt. Parallel dazu wurden die Arbeiten zur Modernisierung des Komplexes auch in Belarus durchgeführt. Die Entwickler von Buk haben mit Buk MBSK ein einheimisches System präsentiert, der Modernisierungsgrad beträgt 90%. Die meisten Komponenten sind in Belarus hergestellt. Die Maschine wurde erfolgreich getestet und ist komplett kampfbereit.
Die Flugabwehrrakete Buk wurde 1979 in den Dienst gestellt.
Die erste Rakete ihrer Art
Der besondere Stolz der Konstrukteure ist die Rakete 9M38. Im Wesentlichen war sie die erste ihrer Art und erhielt die Möglichkeit, ein Ziel im Flug zu erfassen. Innerhalb der ersten 24 Sekunden nach dem Start erfolgt eine Offline-Radiokorrektur, die es ermöglicht, die manövrierfähigen Flugobjekte so genau wie möglich zu manövrieren.
Wirkungsbereich: Reichweite: 3,5-30 km; Höhe: 0,025-20 km. Wahrscheinlichkeit, ein Ziel mit einer Rakete zu treffen: Jäger: 0,8...0,9; Marschflugkörper: 0,25...0,5. Die Anzahl der gleichzeitig geschossenen Ziele beträgt 2, die maximale Zielgeschwindigkeit beträgt 800 m/s, die Reaktionszeit beträgt 22 s.
Ausgestattet mit einem Zwei-Modus-Feststoffmotor, kann eine fragmentierte, hochexplosive Rakete mit halbaktivem Selbstlenkkopf und Autopilot-Ausrüstung in einer Reichweite von 3,5 bis 32 km und einer Höhe von 25 m bis 20 km ein Ziel erreichen, das mit einer Geschwindigkeit von 800 m / s erreicht. Dabei ist die Wahrscheinlichkeit, dass bestimmte Objekte getroffen werden, nahe an einer Einheit.
Die Erkennungs- und Zielstation der Buk-Rakete sieht und erkennt Ziele mit einer Reichweite von bis zu 120 km. Im Kommandozentrale werden alle Daten von Radargeräten und selbstfahrenden Anlagen zusammengefasst, und auf der Grundlage der erhaltenen Informationen werden die Ziele ausgewählt und zwischen den Startgeräten verteilt. Selbstfahrende Feueranlagen mit einer Reaktionszeit von nur 20 Sekunden werden in 5 Minuten von einer Marschroute in eine Kampfposition übersetzt. Die Trägerrakete hat eigene Navigations-, topographische Referenz- und Orientierungsgeräte, Kommunikationssysteme, Energieversorgung und Stromversorgung.
Die Zusammensetzung des Buk-Komplexes: Kommandozentrale, Zielerfassungsstation Kupol, selbstfahrende Feueranlage, Start- und Ladeeinrichtung.
Das Startladegerät transportiert gleichzeitig 8 Raketen - je vier auf dem Startgerät und auf stationären Lagen.
Das Gewicht der Rakete beträgt 685 kg, das Gewicht des Kampfteils beträgt 70 kg, die Länge der Rakete beträgt 5,55 m, die Einsatzzeit beträgt 5 Minuten, die Anzahl der Flak-Einheiten auf einem Kampffahrzeug beträgt 4.
Eines der Markenzeichen von Buk ist die hohe Mobilität. Alle Kampfmittel des Komplexes werden auf Raupenplattformen mit hoher Durchgängigkeit mit eigener Stromversorgung, Schutzsystemen und lebenserhaltenden Berechnungen montiert.
Das Flugabwehrraketensystem Buk war und ist eine wirklich einzigartige Waffe, die nicht nur in den belarussischen und russischen Armeen, sondern auch in den GUS-Staaten, im nahen und fernen Ausland im Einsatz ist.
Die Arbeit an der Verbesserung des Komplexes begann praktisch mit der Veröffentlichung der Hauptmaschine. Im Jahr 1983 wurde das Buk M1 zur Bewaffnung der Luftverteidigungstruppen und im Jahr 1998 das Buk M1-2 zur Verfügung gestellt. Parallel dazu wurden die Arbeiten zur Modernisierung des Komplexes auch in Belarus durchgeführt. Die Entwickler von Buk haben mit Buk MBSK ein einheimisches System präsentiert, der Modernisierungsgrad beträgt 90%. Die meisten Komponenten sind in Belarus hergestellt. Die Maschine wurde erfolgreich getestet und ist komplett kampfbereit.
